產品概述

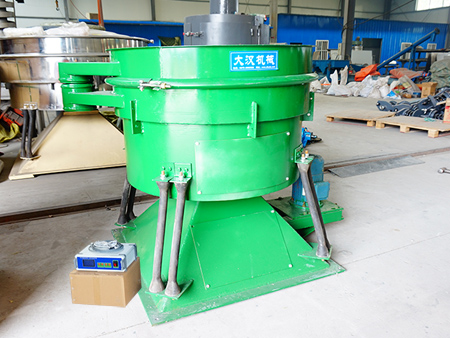

超聲波振動篩篩分黃豆粉——快速分解粘附物質，篩分精度高，不易堵網

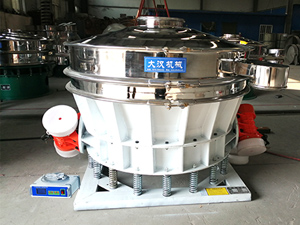

1800-2s超聲波振動篩篩分重鈣粉

超聲波振動篩是在普通振動篩的基礎上增加的超聲波系統，對篩網施加超聲波頻率，可分離20微米（#635目）細粉，不堵塞或篩網，與普通振動篩相比，篩分精度提高1-70%，產量可提高0.5-10倍。解決了強吸附、靜電、強粘性、高密度的問題，解決了超細粉體的篩分問題。目前已廣泛應用于面粉、石墨粉、橡膠粉、石英砂粉、金屬粉、粉末涂料、熒光粉等細粉的篩分。

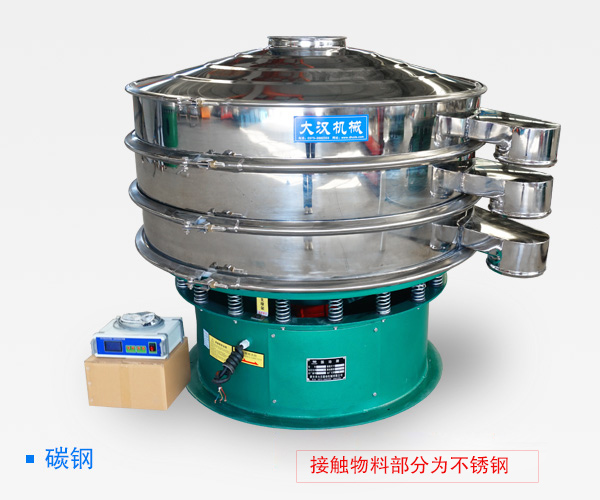

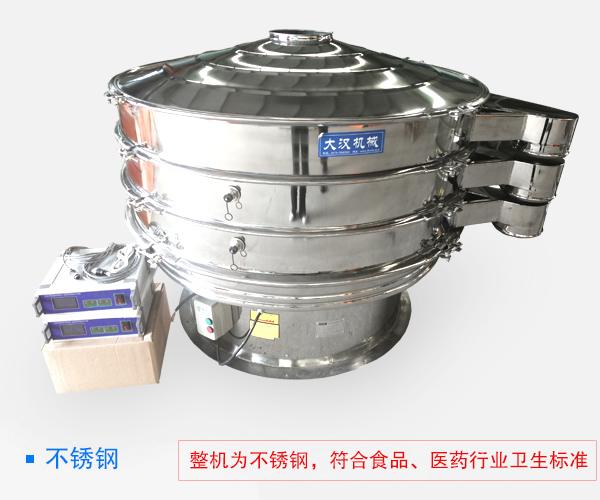

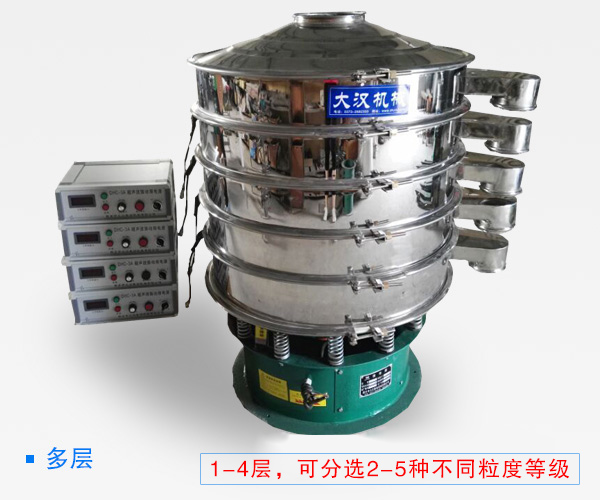

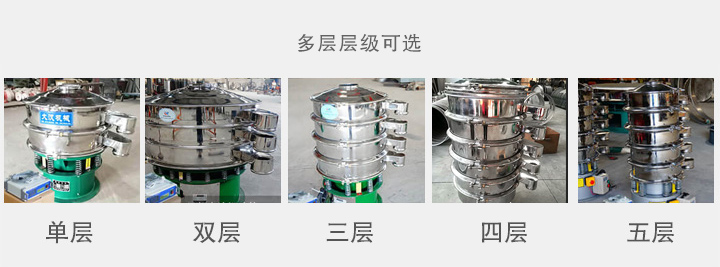

大漢超聲波旋振篩材質分為碳鋼、與物料接觸部分為不銹鋼以及全不銹鋼3種，篩面層數分為1層、2層、3層、4層、5層，可同時分選出2-6種不同粒度規格的物料。

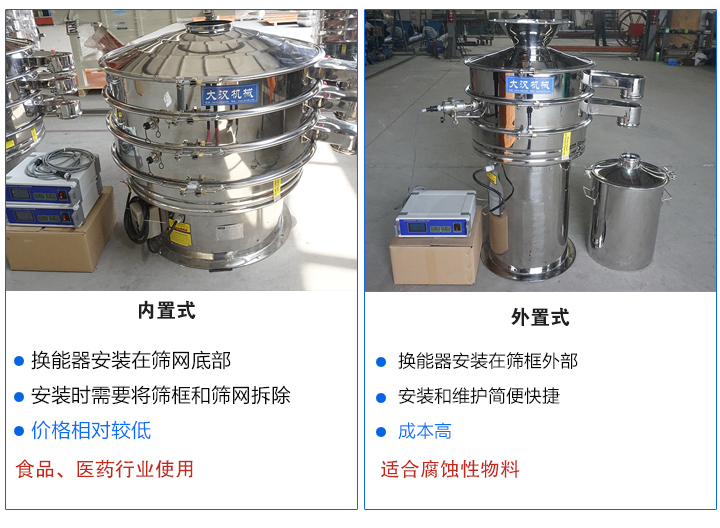

超聲波振動篩分類

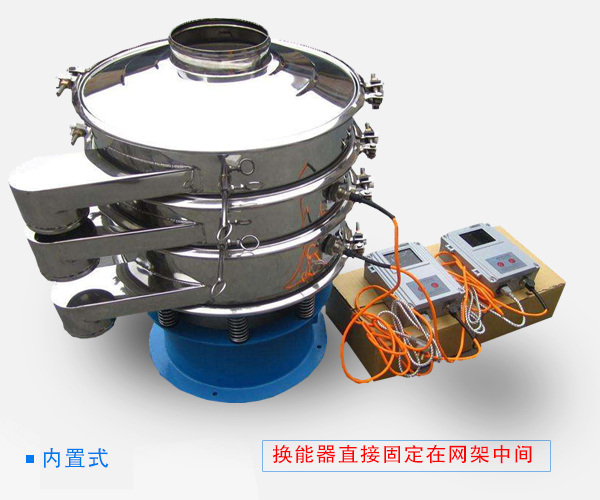

內置式超聲波振動篩：超聲波換能器安裝在篩網底部，當篩分部分腐蝕性物料時，會嚴重?fù)p害換能器的使用，也會影響輸出頻率，沒辦法篩分帶腐蝕性的物料。但可以應用在食品行業，可避免交叉污染。

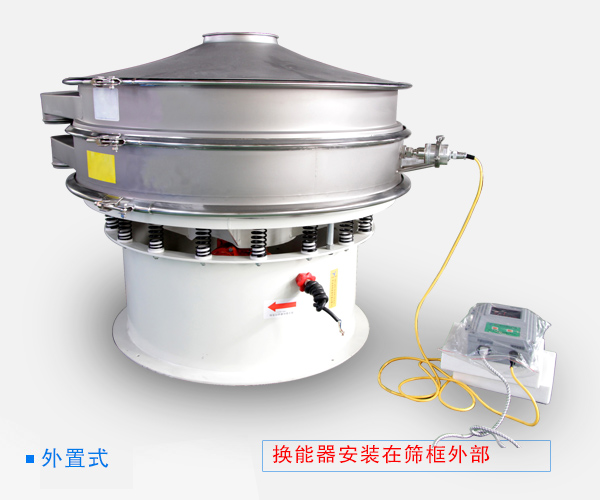

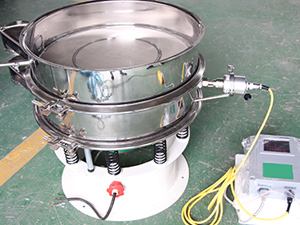

外置式超聲波振動篩：超聲波換能器安裝在篩框外部，不會與物料產生接觸，避免了篩分一些帶腐蝕性的物料時對換能器的損害，提高篩機的使用壽命以及產量

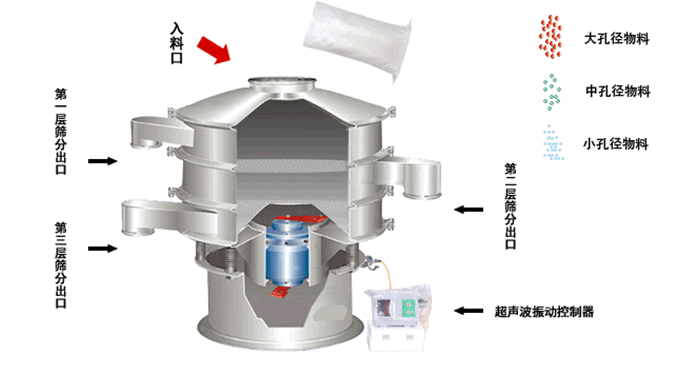

超聲波振動篩工作原理

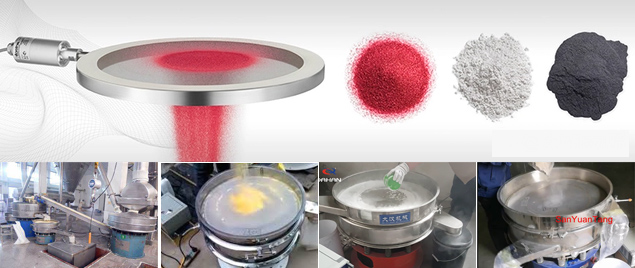

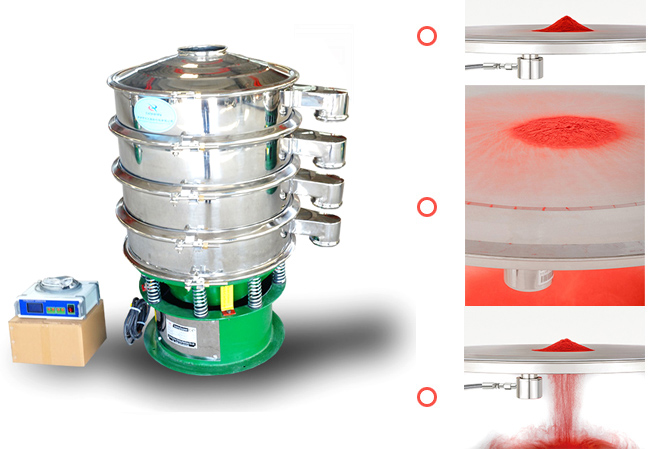

超聲波振動篩電源產生的高頻電通過換能器轉換成高頻正弦形成的縱向振蕩波，這些振蕩波傳到共振器上使共振器產生共振，這些振蕩波傳到共振器上使共振器產生共振，然后由共振器將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和精度。

超聲波振動篩特點

1、加裝超聲波篩分系統，數控電源輸出的波段通過換能器傳遞至篩網表面360000次/分鐘，消除篩分過程中發生篩網堵塞現象。

2、能篩分25μm的粉粒，能過濾10μm的液體， 保證所篩分物料的特性不變。

3、篩分精度比普通振動篩可提高1—70%，產量可提高0.5-10倍。

4、不需要橡膠球清網，杜絕橡膠磨損引起的再污染。

5、可單層與多層使用，一套智能超聲波發生器同時使用三個換能器。

6、超聲波采用集成電路板，全封閉，航空專用接口，能12-24小時不間斷工作，無需冷卻降溫處理。

7、粘接式篩網固定網架，無污染，無死角，受力均勻，更換方便。

8、分離式結構，具有共振環，效果好，篩網壽命長。

超聲波振動篩參數

型 號	有效直徑 mm	篩分面積 m2	篩網規格 目	層 數 層	輸入電源 V/HZ	超聲波 型 號	換能器 位 置	頻 率 KHz	超聲波 檔 位	功 率 Kw
DHC-200	200	0.03	10-1200	1-7	220/50	ZTC-7	外置	38KHz	連續1-9檔 脈沖2檔	0.18
DHC-400	340	0.09	60-635	1-3	振動篩 380/50 超聲波 220/50		內置/外置			0.25
DHC-600	540	0.23								0.55
DHC-800	730	0.42								0.75
DHC-1000	900	0.64								1.1
DHC-1200	1100	0.95								1.5
DHC-1500	1400	1.54								2.2
DHC-1800	1700	2.27								3.0

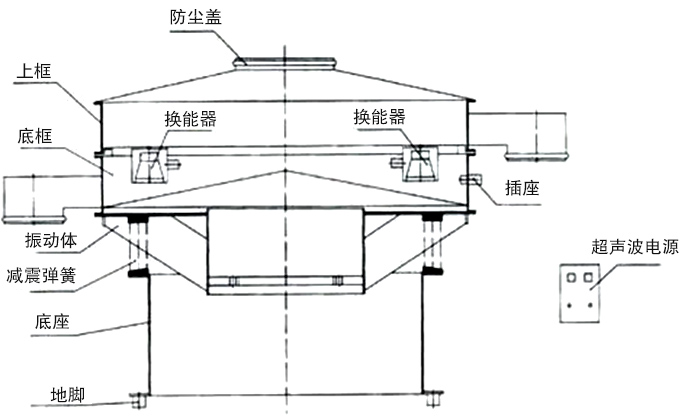

超聲波振動篩結構

超聲波振動篩主要由超聲波諧振電源、振蕩器、外網環和共振環、篩網、網架、振動電機、減震彈簧等部分組成。

超聲波諧振電源：高頻大功率超聲波諧振電源發生器，采用數字調頻調幅，可根據篩分不同狀態(不同材質網架結構)，自動跟蹤諧振點，實現功率輸出大化，長期工作穩定，發熱量小，使用方便。

高頻連接線：超聲波發生器和超聲波換能器之間采用電纜連接。

連接器接口：航空插頭。

換能器：高性能超聲波轉換器件，密封式結構可防止微粉進入。

超聲波網架：由外網架與共振環組成。

篩網：適用于10目---635目。

超聲波振動篩和普通振動篩的區別

超聲波振動篩由于加裝了超聲波篩分系統，振頻每秒可達3.6萬次，適用于80-600目的篩網分離粉末，尤其對難篩分的物料效果顯著，產量可提高0.5-10倍。

型號	普通篩分機			超聲波振動篩
	測試物料	篩網	測試結果	網目	測試結果
Φ1000	碳化硅	500	無法篩分	500	1500KG/H
Φ1000	硬質合金鎢粉	600	15分鐘沒篩出細粉	600	30KG/H
Φ1000	維生素C粉	400	1KG/H	100	120-150KG/H
Φ500	花粉	400	15分鐘沒篩出細粉	400	15分鐘篩出20%細工可進行更細有效分級
	鎳粉、鈷粉	325	篩三次達到要求	400	篩一次達到要求
Φ450	釹鐵硼粉	300	30分鐘有32.2%篩余物	300	30分鐘有6.9%篩余物

使用行業

超聲波振動篩用超聲波頻率來振動篩網，使網孔不會堵塞，并且更容易篩選粉末。該系統將篩分能力提高了10倍，提高了生產率，同時允許分離精度低至 20m（#635目）。使用超聲波振動篩可解決以下問題:

1、超細粉篩分：真正解決了具有強吸附、附著力、粘性、高靜電、高密度、超細粉等特性的物料的篩分難題。

2、解決篩網堵塞問題：改變普通篩機的振動頻率，振動頻率為36000次/min，使同一單位時間內物料的振動頻率增加，從而增加篩分次數物料同時通過篩孔，物料更容易通過篩網，提高透氣性，從而達到篩分和清篩的目的。

3、降低成本：由于消除了篩網堵塞，產品質量在整個生產過程中保持一致，無需停機清洗篩網，減少停機風險，降低生產成本。

4、增加產量：由于不會堵塞篩網，可不停機清洗篩網，產量可增加0.5-10倍。

目前已廣泛應用到面粉、石墨粉、橡膠粉、石英砂粉、金屬粉末、粉末涂料、熒光粉等精細粉末的篩選工作中。

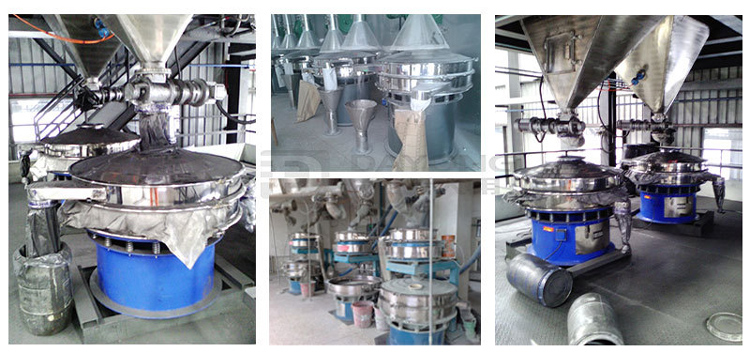

超聲波振動篩客戶案例

超聲波振動篩安裝視頻

產品發貨

售后服務

1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2.質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。

問：超聲波振動篩型號有哪些？

答：超聲波振動篩常規型號有直徑600mm、直徑800mm、直徑1000mm、直徑1200mm、直徑1500mm等，根據不同用戶的要求還可定制特殊型號，定制可點擊在線咨詢。

問：超聲波振動篩廠家如何選擇？

答：應從廠家生產規模，生產工藝，板材厚度是否達標，供貨能力，相關資質認證，廠家的售后服務是否到位等多個方面進行參考。

問：超聲波振動篩與普通振動篩有何不同？

答：超聲波振動篩是在普通振動篩的基礎上加裝一套超聲波發生裝置,通過超聲波換能器將電能轉化為高頻電能。

問：為什么超聲波振動篩價格相差那么大？

答：不同廠家、不同制造工藝、不同配置、不同材質（包含板材厚度）都會造成超聲波振動篩價格有所差異。

問：超聲波振子價格多少？

答：不同廠家、不同規格的超聲波振子價格不同，從幾十塊到幾百塊的都有，具體根據自己的需要選擇合適的規格。

問：超聲波振動篩的材質是什么？

答：常用的一般是不銹鋼材質，如果對衛生條件無特殊要求，也可選擇碳鋼材質。

問：超聲波振動篩的共振頻率是多少？

答：超聲波振動篩的振動頻率是50HZ左右，可以通過調整偏心塊的角度和重量來調整。
